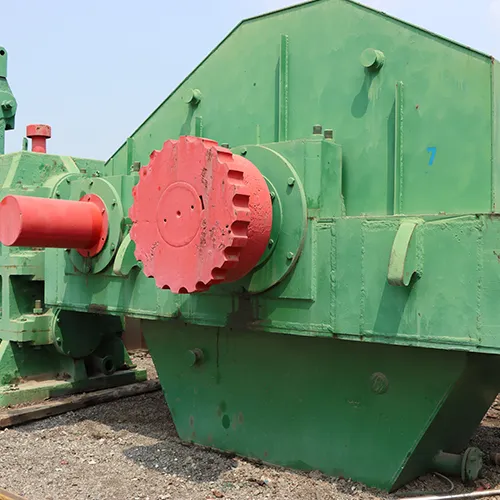

1. Aperçu du réducteur à engrenages industriel

Un réducteur à engrenages industriel est un dispositif de transmission mécanique clé utilisé pour réduire la vitesse de rotation et augmenter le couple de sortie dans diverses applications industrielles lourdes.
En utilisant une série d'engrenages et d'arbres de précision, il transmet efficacement la puissance du moteur principal (généralement un Moteur électrique ou une turbine) à la machine entraînée, telle que des convoyeurs, des Laminoirs, des concasseurs ou des mélangeurs.

Les réducteurs industriels jouent un rôle indispensable pour garantir un mouvement stable, une efficacité énergétique et une fiabilité mécanique dans les systèmes de production.
Ils sont largement appliqués dans des secteurs tels que la fabrication d’acier, les mines, le ciment, la pétrochimie, la production d’électricité, la construction navale et l’automatisation.

La fonction principale d'un réducteur industriel est de convertir une entrée à grande vitesse et à faible couple en une sortie à faible vitesse et à couple élevé, adaptant ainsi la vitesse du moteur aux exigences du processus tout en protégeant les composants mécaniques des surcharges ou des vibrations.

2. Principe de fonctionnement

Le principe de fonctionnement d'un réducteur industriel repose sur l'engrènement des engrenages et la transmission du couple.
Lorsque le moteur entraîne l’arbre d’entrée, le pignon menant s’engage avec le pignon mené.
En raison de la différence du nombre de dents d'engrenage, la vitesse de rotation est réduite et le couple est amplifié.

3. Composition structurelle

Un réducteur industriel se compose généralement des composants suivants :

1. Carter de boîte de vitesses :
   Fournit un support, un alignement et une protection pour les composants internes. Fabriqué en fonte ou en acier à haute résistance pour plus de durabilité.

2. Engrenages :
   Les éléments de transmission de base, qui peuvent inclure des engrenages hélicoïdaux, coniques, droits, planétaires ou à vis sans fin, selon la conception.

3. Arbre d'entrée :
   Connecté au moteur, transmet le mouvement de rotation initial dans le réducteur.

4. Arbre de sortie :
   Fournit une sortie à vitesse réduite et à couple élevé à l’équipement entraîné.

5. Roulements et bagues :
   Soutenez les arbres rotatifs et réduisez la résistance au frottement.

6. Système de lubrification :
   Assure une circulation continue de l’huile pour la dissipation de la chaleur et la réduction de l’usure.

7. Composants d'étanchéité :
   Empêche les fuites de lubrifiant et la pénétration de contamination.

8. Circuit de refroidissement:
   Dans les grands réducteurs, des refroidisseurs d'huile ou des ventilateurs sont ajoutés pour contrôler la température de fonctionnement.

4. Classification des réducteurs industriels

(1) Par type d'engrenage

• Réducteur à engrenages hélicoïdaux : transmission douce, rendement élevé (jusqu'à 96 %).

• Réducteur à engrenages coniques : Pour transmission de puissance angulaire, généralement 90°.

• Réducteur à vis sans fin : offre des rapports de réduction importants et une capacité d'autoverrouillage.

• Réducteur planétaire : compact, précis et capable de supporter des charges élevées.

(2) Par type de montage

• Réducteur horizontal : courant dans les convoyeurs et les mélangeurs.

• Réducteur vertical : utilisé là où l'espace est limité ou où un entraînement par arbre vertical est nécessaire.

(3) Par demande

• Réducteur industriel général : conception standardisée pour une utilisation polyvalente.

• Réducteur robuste : engrenages et arbres renforcés pour les industries métallurgiques et minières.

• Réducteur de précision : utilisé en automatisation et en robotique pour un contrôle de mouvement précis.

5. Caractéristiques techniques et avantages

1. Haute efficacité : les processus avancés de meulage et de durcissement des engrenages garantissent une efficacité de 94 à 98 %.

2. Densité de couple élevée : la taille compacte offre un couple de sortie important.

3. Durabilité : Conçu pour un fonctionnement continu sous des charges élevées et des conditions difficiles.

4. Faible bruit et vibrations : géométrie de dent hélicoïdale optimisée.

5. Montage flexible : plusieurs configurations d'installation (montage sur pied, montage sur bride, etc.).

6. Entretien facile : la conception modulaire simplifie le remplacement des composants.

7. Fonctionnement stable : le boîtier à haute rigidité et les roulements de précision assurent une transmission fluide.

6. Champs de candidature

Les réducteurs industriels sont largement utilisés dans :

• Sidérurgie : Laminoirs, systèmes de manutention de billettes, fours de réchauffage.

• Mines et Ciment : Concasseurs, convoyeurs, fours rotatifs.

• Équipement pétrochimique : mélangeurs, agitateurs et pompes.

• Production d'énergie : éoliennes, convoyeurs d'énergie thermique.

• Machines portuaires : chargeurs de navires, grues et treuils.

• Automatisation et robotique : réducteurs planétaires de précision pour le contrôle de mouvement.

7. Entretien et fonctionnement

Pour garantir une fiabilité et des performances à long terme :

1. Maintenir un niveau d'huile correct ; utilisez les lubrifiants recommandés.

2. Remplacez l'huile régulièrement et nettoyez les filtres.

3. Surveillez la température de fonctionnement et le bruit.

4. Vérifiez l'usure des engrenages, le jeu des roulements et les fuites d'huile.

5. Serrez les boulons et revérifiez périodiquement l’alignement de l’arbre.

Conclusion

Le réducteur à engrenages industriel est la pierre angulaire des systèmes de transmission de puissance mécanique modernes.
Il permet non seulement une conversion efficace du couple et un contrôle précis des mouvements,
mais garantit également la fiabilité, la sécurité et la conservation de l'énergie dans les opérations industrielles à grande échelle.

Grâce aux progrès continus en matière de surveillance numérique, de contrôle intelligent et de fabrication de précision,
les réducteurs industriels évoluent vers une intelligence, une compacité et une durabilité supérieures,
jeter des bases solides pour l’avenir de la fabrication intelligente et de l’automatisation industrielle.
